Serielle Kinematik einfach erklärt: Roboterarme verstehen

Serielle Kinematik beschreibt einen Roboteraufbau, bei dem Gelenke und starre Glieder hintereinander eine offene kinematische Kette bilden. Jede Bewegung an der Basis wirkt sich auf alle nachfolgenden Glieder bis zum Endeffektor aus. Klassische Industrieroboterarme sind typische serielle Manipulatoren: Sie verbinden Reichweite und Beweglichkeit, stellen aber hohe Anforderungen an Modellierung, Kalibrierung und Bewegungsplanung.

Was ist serielle Kinematik?

Bei serieller Kinematik ist jedes Glied – abgesehen von Basis und Endeffektor – mit genau zwei Nachbarn verbunden. Vom feststehenden Sockel führt eine Kette aus Gelenken und Segmenten zum Werkzeug. Dreh- und Lineargelenke bestimmen, wie sich die einzelnen Glieder relativ zueinander bewegen.

Die Gesamtbewegung ergibt sich aus der Kombination aller Gelenkstellungen. Eine kleine Winkelabweichung an einem frühen Gelenk kann sich am Werkzeugende deutlich auswirken. Deshalb gehören präzise Mechanik, Sensorik und Kalibrierung zur praktischen Genauigkeit.

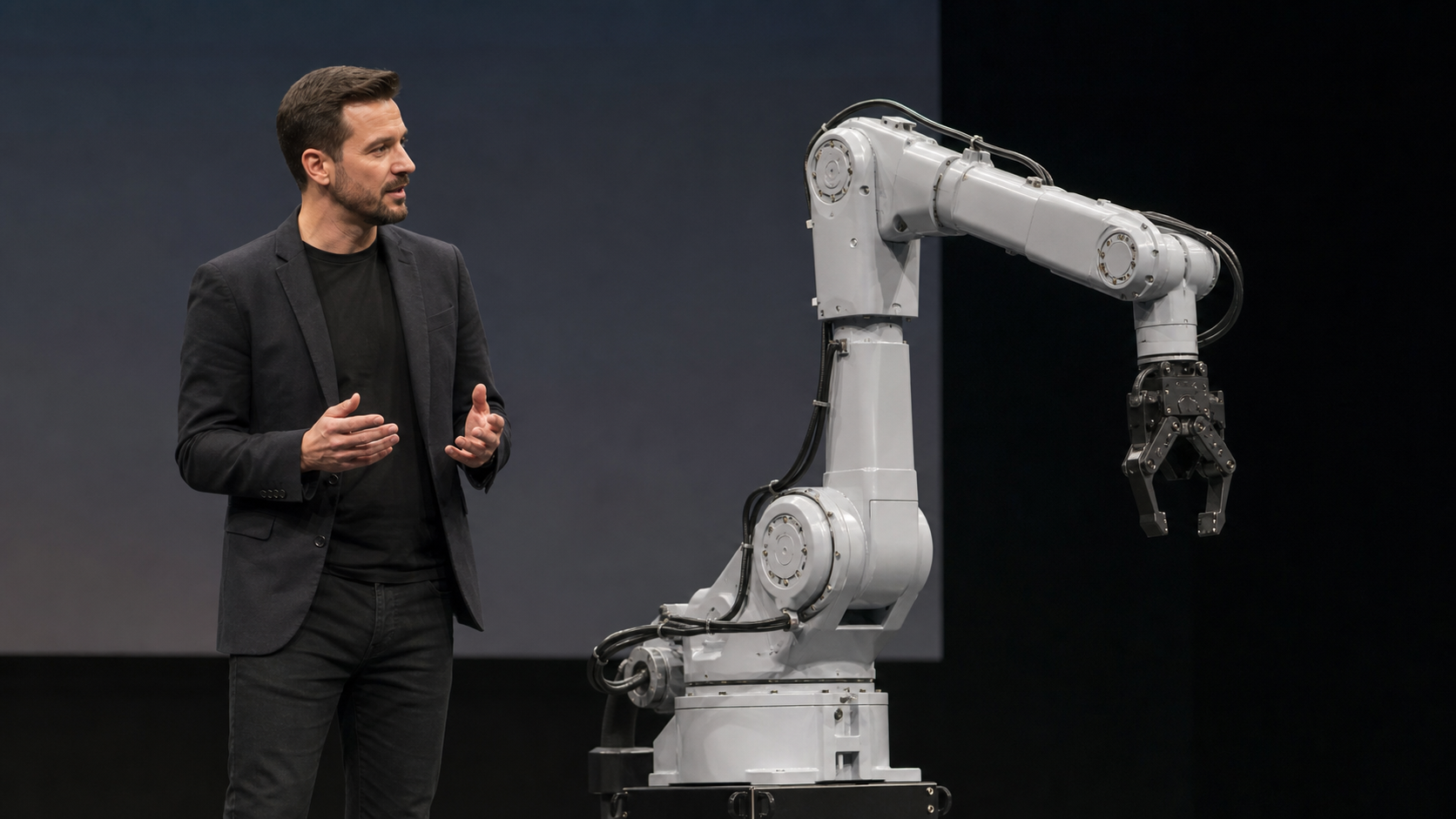

Beispiel: der serielle Roboterarm

Ein Sechsachsroboter besitzt häufig mehrere Drehgelenke von der Basis über Schulter und Ellenbogen bis zum Handgelenk. Der Arm positioniert und orientiert einen Endeffektor, etwa einen Greifer oder ein Werkzeug. Die Zahl der Gelenkfreiheitsgrade und ihre Grenzen bestimmen, welche Posen erreichbar sind. Eine Einordnung dazu bietet der Beitrag zu Freiheitsgraden (DoF).

Vorwärts- und inverse Kinematik

Aufgabe	Frage	Ergebnis
Vorwärtskinematik	Wo liegt das Werkzeug bei bekannten Gelenkwinkeln?	Position und Orientierung des Endeffektors
Inverse Kinematik	Welche Gelenkstellungen führen zu einer gewünschten Werkzeugpose?	Eine, mehrere oder keine passende Gelenklösung

Vorwärtskinematik folgt die Kette von der Basis zum Werkzeug. Inverse Kinematik arbeitet in Gegenrichtung und ist oft anspruchsvoller: Eine gewünschte Pose kann mehrere Gelenklösungen haben, außerhalb des Arbeitsraums liegen oder in der Nähe einer Singularität problematisch sein. Die IEEE Robotics and Automation Society erläutert diese Beziehung zwischen Gelenkkonfiguration und Endeffektorpose.

Serielle und parallele Kinematik

Seriell	Parallel
Eine offene Kette von Basis zum Werkzeug	Mehrere kinematische Ketten verbinden Basis und Plattform
Typisch: vielseitige Roboterarme	Typisch: Delta-Roboter für schnelle, definierte Bewegungen
Große Reichweite und flexible Posen möglich	Eigenschaften hängen stark von Mechanik und Arbeitsraum ab

Keine Bauart ist grundsätzlich überlegen. Serielle Arme sind vielseitig, parallele Mechanismen können für bestimmte schnelle oder steife Bewegungsaufgaben attraktiv sein. Arbeitsraum, Nutzlast, Dynamik, Genauigkeit und Kollisionsfreiheit müssen für die konkrete Aufgabe bewertet werden.

Stärken und Grenzen

Flexibilität: Viele Arbeitspositionen und Orientierungen sind erreichbar.
Reichweite: Die Kette kann Werkzeuge relativ weit von der Basis positionieren.
Fehlerfortpflanzung: Spiel, Elastizität oder Kalibrierfehler früher Gelenke wirken am Endeffektor mit.
Singularitäten: Bestimmte Konfigurationen können Bewegungsrichtungen einschränken oder hohe Gelenkgeschwindigkeiten erfordern.
Planung: Die Steuerung muss Gelenkgrenzen, Kollisionen und die gewünschte Werkzeugpose berücksichtigen.

Die Kinematik beschreibt Position und Geschwindigkeit, nicht die Kräfte oder Drehmomente. Sobald Masse, Beschleunigung, Reibung und Belastungen betrachtet werden, geht es um Dynamik und Antriebsregelung. Dafür sind auch Aktuatoren entscheidend.

Fazit

Serielle Kinematik ist der Grundaufbau vieler Roboterarme: Eine offene Kette aus Gelenken überträgt Bewegung von der Basis bis zum Werkzeug. Vorwärtskinematik berechnet die Werkzeugpose aus Gelenkwerten, inverse Kinematik sucht passende Gelenkstellungen für eine Zielpose. Die Bauart bietet hohe Flexibilität, verlangt aber sorgfältige Kalibrierung, Planung und den Umgang mit Fehlerfortpflanzung und Singularitäten.
